Інноваційні технології для різних варіантів виконання вікон і простого монтажу

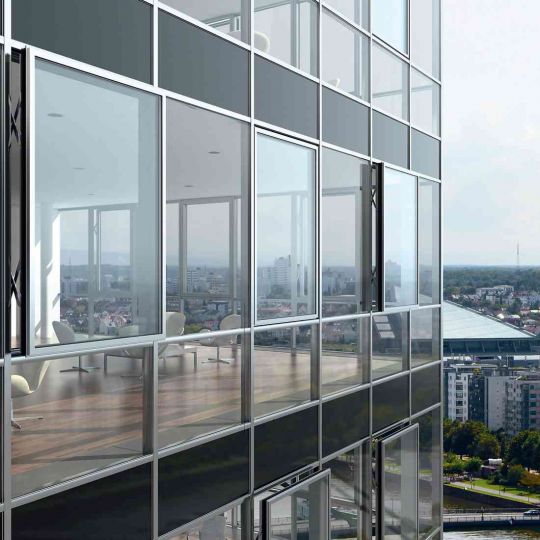

Вбудований елемент Schüco Вікно AWS 114 відрізняється високою ефективністю виготовлення, монтажу та експлуатації, в т.ч. у виконанні з підвищеною теплоізоляцією Schüco AWS 114.SI у вигляді паралельно-відставного або верхньопідвісного вікна. Інноваційна система з великими форматами стулок гармонійно вписується в різноманітні форми фасадів, при цьому вага стулок становить до 250 кг. Широкий асортимент скла, включаючи 2-камерні склопакети з товщиною до 52 мм, дозволяє створювати індивідуальні рішення для задоволення особливих вимог до теплоізоляції.
Фасадні вікна для структурного скління зі ступінчастими склопакетами (Schüco AWS 114 SG, Schüco AWS 114 SG.SI) і фасадні вікна зі стандартними склопакетами та штапиками по периметру (Schüco AWS 114, Schüco AWS 114.SI) забезпечують безліч варіантів оформлення і легко вбудовуються майже в усі фасадні системи Schüco.
Переваги
- Schüco AWS 114 з теплоізоляцією: товщина скла від 24 мм до 44 мм
- Schüco AWS 114.SI з підвищеною теплоізоляцією: 2-камерний склопакет, товщина від 28 мм до 52 мм
- Варіант SI: значення Uf до 1,3 Вт/(м²K)
- Інтеграція без порушення єдиного зовнішнього вигляду фасаду
- Варіанти відкривання: верхньопідвісні та паралельно-відставні вікна
- Для керування можна використовувати приховану електроприводну фурнітуру Schüco TipTronic
- Клас захисту 0 і 4 для верхньопідвісних і паралельно-відставних вікон завдяки захисним жалюзі, вбудованим у профілі; згідно з пам’яткою VFF KB.01 («Механізовані вікна»)
- Обмежувачі відкривання з амортизацією забезпечують захист від випадання
- Захист від злому RC 2
- 2 типи скління: ступінчастий склопакет і стандартний склопакет зі штапиками по периметру
- Великі розміри і вага стулок для ручної фурнітури і фурнітури Schüco TipTronic: висока прозорість
- Оптимально збалансована система з малим зусиллям обслуговування
- Вбудований камерний редуктор для верхньопідвісних вікон з ручним приводом
| Європейська технічна оцінка | Ні |
| Вибухостійкість | Ні |
| Водовідведення | Так |
| Гідроізоляція | E 1200 |
| Допуск інспекції будівельного нагляду | Так |
| ЕНЕРГІЯ | Стандартна теплоізоляція |
| Загальна висота елемента | 3600 мм |
| Загальна ширина елемента | 2700 мм |
| Захист від випадіння | Так |
| Захист від злому | до RC 2 |
| Звукоізоляція, макс. значення RwP | 43 дБ(А) |
| Значення Uf, рама ≥ | 1,8 Вт/(м²·К) |
| Кут встановлення | 90° |
| Мін. монтажна глибина системи | 77 мм |
| Мін. товщина скла/панелі | 24 мм |
| Мін. ширина видимої частини | 52 мм |
| Мін.-макс. монтажна глибина системи | 77...121 мм |
| Мін.-макс. товщина скла/панелі | 24...44 мм |
| Мін.-макс. ширина видимої частини | 52 мм |
| Макс. вага | 250 кг |
| Макс. вага елемента | 250 кг |
| Макс. вага стулки | 250 кг |
| Макс. висота | 3600 мм |
| Макс. висота стулки | 3600 мм |
| Макс. монтажна глибина системи | 121 мм |
| Макс. товщина скла/панелі | 44 мм |
| Макс. ширина | 2700 мм |
| Макс. ширина стулки | 2700 мм |
| Маркування СЕ | Так |
| Можливість переробки | Так |
| Норми | Загальний допуск до експлуатації (AbZ); DIN EN 1627; EN 14351 |
| ОФОРМЛЕННЯ/ДИЗАЙН | Імітація декоративних накладок; Імітація рамної конструкції; Стулка видима |
| Повітропроникність | Клас 4 |
| Поверхні | Порошкове покриття; Анодування; Лакове покриття |
| Рівні водовідведення | 1 |
| Сертифіковано AAMA | Так |
| СИСТЕМА/МАТЕРІАЛ | Алюміній |
| Стійкість до вітрових навантажень | C5/B5 |
| ТИП ФАСАДУ | Вставити одиниці |
| Ударна міцність | Клас 4 |
| Ширина видимої частини всередині | 58 мм |
| Ширина видимої частини ззовні | 52 мм |
| Ширина видимої частини притискного профілю/декоративної накладки | 40 мм |
