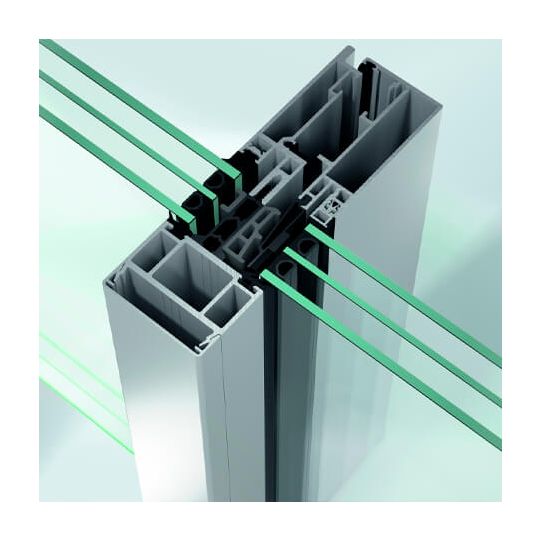

Новий стійково-ригельний фасад Schüco FWS 50 / FWS 60 поєднує в собі максимально просту переробку та високу енергоефективність на рівні стандарту "пасивного будинку"
Фасад Schüco FWS 50 / FWS 60 задає нові масштаби в області переробки та енергоефективності. Під час удосконалення систем основна увага приділялася оптимізації процесів переробки на заводі та будівельному об'єкті. Нові готові системні компоненти суттєво підвищують швидкість і раціональність процесів складання на заводі.
Фасад Schüco FWS 50 / FWS 60 зі стандартними варіантами ширини видимої частини дає архітекторам різноманітні варіанти оформлення, в т.ч. у виконанні SI, адаптованому до вимог "пасивного будинку".
Нові системні компоненти забезпечують раціоналізацію процесів переробки на об'єкті: наприклад, інноваційна система примикань до будівельної конструкції, яка гарантує надійну переробку завдяки мінімальній кількості стиків.
Новий асортимент опор скла спрощує переробку дуже важких стекол і забезпечує перенесення високих навантажень.
Інноваційна система кабельної проводки дозволяє переробникам металоконструкцій більш надійно вбудовувати електричні компоненти в стійково-ригельні фасади.
Переваги
- Система SI з новою технологією ізоляторів, з сертифікатом "пасивного будинку", значення Uf до 0,70 Вт/(м²K)
- Новий ізолятор HI на рівні стандарту "пасивного будинку": значення Uf до 0,9 Вт/(м²K)
- Готові рішення для інтеграції вбудованих у будівлю фотогальванічних модулів Schüco
- Нова система кабельної проводки для простого і надійного монтажу та введення в експлуатацію мехатронних компонентів з змінною напругою до 230 В:
- Кабельний канал з зворотного боку стійки дозволяє зручно прокладати кабелі під час монтажу або пізніше
- Додаткові компоненти для надійного проходження через ділянки примикання та панелі
- Вбудовування автоматизованих верхньопідвісних або паралельно-відставних вікон Schüco AWS 114: створення великоформатних віконних конструкцій для вирішення стандартних завдань або димо- та теплоотводу, з підключенням до системи управління будівлею
- Затискні профілі рам для встановлення вікон Schüco AWS з фурнітурою Schüco TipTronic
- Випробувано на клас взломостійкості до RC 3
- Новий асортимент опор скла: максимальна вага скла і проста переробка
| Європейська технічна оцінка | Так |
| Вбудований захист від сонця | Так |
| Водовідведення | Так |
| Гідроізоляція | RE 1200 |
| Допуск інспекції будівельного нагляду | Так |
| ЕНЕРГІЯ | Стандартна теплоізоляція |
| Захист від випадіння | Так |
| Захист від злому | до RC 3 |
| Звукоізоляція, макс. значення RwP | 46 дБ(А) |
| Значення Uf, рама ≥ | 1,3 Вт/(м²·К) |
| Куленепробивність | до FB4 |
| Кут встановлення | 2-105° |
| Мін. монтажна глибина стійки | 50 мм |
| Мін. ширина видимої частини | 60 мм |
| Мін.-макс. ширина видимої частини | 60 мм |
| Макс. товщина скла/панелі | 62 мм |
| Маркування СЕ | Так |
| Можливість переробки | Так |
| Норми | DIN EN 13830; Загальний допуск до експлуатації (AbZ); DIN EN 1627 |
| ОФОРМЛЕННЯ/ДИЗАЙН | Імітація декоративних накладок; Стандартний |
| Повітропроникність | AE |
| Поверхні | Порошкове покриття; Анодування; Лакове покриття |
| Придатно для пасивного будинку | Так |
| Примикання системи сонцезахисту | Так |
| Рівні водовідведення | 3 |
| Світлопрозора дахова конструкція | Так |
| Світлопрозора дахова конструкція, мін. верт. нахил | 2° |
| Сертифікати | Сертифікат "пасивного будинку" |
| Сертифіковано AAMA | Так |
| Сертифіковано CWCT | Так |
| СИСТЕМА/МАТЕРІАЛ | Алюміній |
| Стійкість до вітрових навантажень | 2,0/3,0 [кН/м²] |
| ТИП ФАСАДУ | Мулліон-Трансом-Фасад |
| Ударна міцність | I5/E5 |
| Ширина видимої частини всередині | 60 мм |
| Ширина видимої частини ззовні | 60 мм |
| Ширина видимої частини притискного профілю/декоративної накладки | 60 мм |
| Ширина видимої частини рами | 60 мм |
| Ширина видимої частини ригеля | 60 мм |
| Ширина видимої частини стійки | 60 мм |
