Елементний навісний фасад відрізняється високою економічністю, функціональністю та привабливим зовнішнім виглядом – фасадна консоль для універсального перенесення навантажень

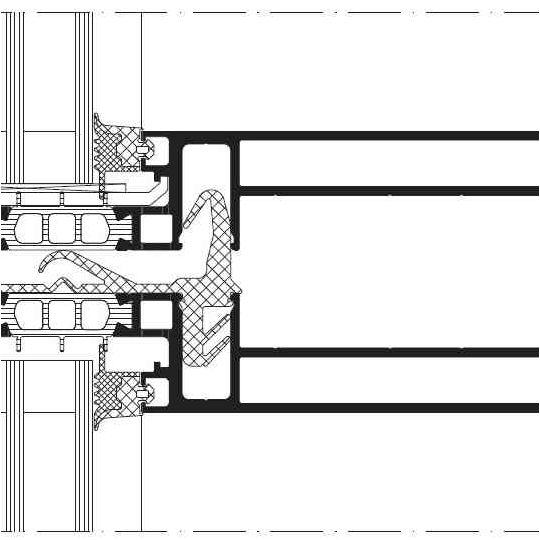

Елементний фасад Schüco USC 65 (Unitized System Construction) відрізняється універсальним дизайном і раціональною переробкою. Завдяки малій ширині видимої частини всього 65 мм і максимальній вазі елементів до 500 кг можна створювати цікаві великоформатні конструкції фасадів. Додаткова перевага: фасадна консоль із склопластику (GFK) забезпечує надійний розподіл навантажень, наприклад, від елементів сонцезахисту, а також інших навантажень без утворення містків холоду. На основі численних випробувань була подана заявка на отримання дозволу на експлуатацію для цього енергетично оптимального рішення без утворення конденсату.
Фасад Schüco USC 65 з трьома варіантами виконання забезпечує свободу оформлення та універсальність, які потрібні при створенні вимогливих архітектурних рішень: елементний фасад Schüco USC 65 F з імітацією рамної конструкції, або фасад Schüco USC 65 FSG з імітацією структурного скління, а також з горизонтальними або вертикальними штапиками.
Як елементи відкривання у фасад можна вбудовувати вікна Schüco AWS аж до серії Schüco AWS 114 SG.SI з дуже високою теплоізоляцією.
Переваги
- Відповідність різним вимогам щодо теплоізоляції завдяки застосуванню термомостів різної довжини: коеф. Uf від 1,4 Вт/(м²K) до 2,9 Вт/(м²K)
- Мала ширина видимої частини по периметру 65 мм; товщина скла для одинарного скління 4 мм до 16 мм, товщина склопакета 16 мм до 56 мм
- Варіанти оформлення: імітація рамної конструкції та напівструктурне скління
- Будь-які види елементів відкривання: поворотно-відкидні стулки для відкривання всередину, верхньопідвісні або паралельно-відставні стулки для відкривання назовні тощо
- Вбудовування автоматизованих верхньопідвісних або паралельно-відставних вікон Schüco AWS 114: створення великоформатних віконних конструкцій для вирішення стандартних завдань або димо- та теплоотводу, з підключенням до системи управління будівлею
- Затискні профілі рам для встановлення вікон Schüco AWS з фурнітурою Schüco TipTronic
- Численні системні випробування на відповідність європейським та американським стандартам
- Випробувано на клас взломостійкості до RC 2
- Великі елементи з вагою до 500 кг
- Можливе вбудовування широкого спектра вікон Schüco
- 2 горизонтальних стикових шва для компенсації прогину перекриття: 10 мм для сприйняття прогину ± 5 мм і 20 мм для сприйняття прогину ± 7,5 мм
| Вбудована вентиляція | Так |
| Вертикальна рухливість шва | 5 мм |
| Водовідведення | Так |
| Гідроізоляція | RE 1200 |
| Горизонтальна рухливість шва | 7,5 мм |
| Допуск інспекції будівельного нагляду | Так |
| ЕНЕРГІЯ | Підвищена теплоізоляція |
| Загальна висота елемента | 3600 мм |
| Загальна ширина елемента | 2700 мм |
| Захист від випадіння | Так |
| Захист від злому | до RC 3 |
| Звукоізоляція, макс. значення RwP | 61 дБ(А) |
| Значення Uf, рама ≥ | 1,4 Вт/(м²·К) |
| Кут багатокутного фасаду | 1,5° |
| Кут встановлення | 90° |
| Мін. монтажна глибина системи | 125 мм |
| Мін. монтажна глибина стійки | 125 мм |
| Мін. товщина скла/панелі | 22 мм |
| Мін. ширина видимої частини | 65 мм |
| Мін.-макс. монтажна глибина системи | 125...150 мм |
| Мін.-макс. монтажна глибина стійки | 125...150 мм |
| Мін.-макс. товщина скла/панелі | 22...56 мм |
| Мін.-макс. ширина видимої частини | 65 мм |
| Макс. вага | 500 кг |
| Макс. вага елемента | 500 кг |
| Макс. вага скла/наповнювача | 500 кг |
| Макс. висота | 3600 мм |
| Макс. монтажна глибина системи | 150 мм |
| Макс. монтажна глибина стійки | 150 мм |
| Макс. товщина скла/панелі | 56 мм |
| Макс. ширина | 2700 мм |
| Маркування СЕ | Так |
| Можливість переробки | Так |
| Монтажна глибина рами | 150 мм |
| Монтажна глибина системи | 150 мм |
| Норми | EN ISO 10077; DIN EN 13830; Загальний допуск до експлуатації (AbZ); DIN EN 1627; DIN4102 |
| ОФОРМЛЕННЯ/ДИЗАЙН | Імітація декоративних накладок; Напівструктурне скління; Імітація рамної конструкції |
| Повітропроникність | AE |
| Поверхні | Порошкове покриття; Анодування; Лакове покриття |
| Примикання системи сонцезахисту | Так |
| Рівні водовідведення | 1 |
| Сертифіковано AAMA | Так |
| СИСТЕМА/МАТЕРІАЛ | Алюміній |
| Стійкість до вітрових навантажень | 1,5/2,25 [кН/м²] |
| ТИП ФАСАДУ | Елементний фасад |
| Ударна міцність | I5/E5 |
| Ширина видимої частини всередині | 65 мм |
| Ширина видимої частини ззовні | 65 мм |
| Ширина видимої частини притискного профілю/декоративної накладки | 27,5 мм |
| Ширина видимої частини рами | 27,5 мм |
| Ширина видимої частини ригеля | 27,5 мм |
| Ширина видимої частини стійки | 27,5 мм |
| Ширина швів | 10 мм |
