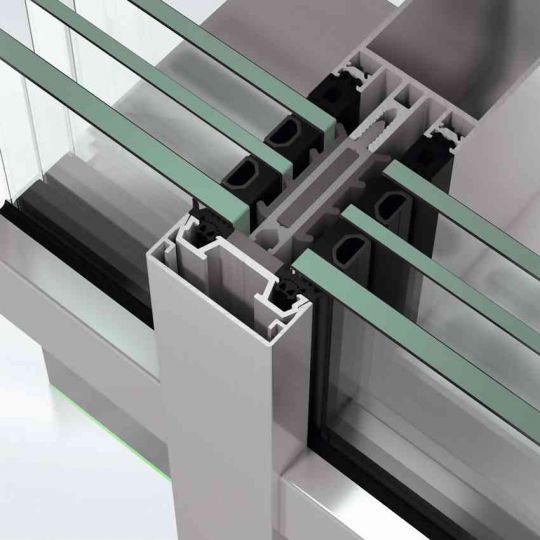

Новый стоечно-ригельный фасад Schüco FWS 50 / FWS 60 сочетает в себе максимально простую переработку и высокую энергоэффективность на уровне стандарта "пассивного дома"
Фасад Schüco FWS 50 / FWS 60 задает новые масштабы в области переработки и энергоэффективности. В ходе усовершенствования систем основное внимание уделялось оптимизации процессов переработки на заводе и строительном объекте. Новые готовые системные компоненты существенно повышают скорость и рациональность процессов сборки на заводе.
Фасад Schüco FWS 50 / FWS 60 со стандартными вариантами ширины видимой части дает архитекторам разнообразные варианты оформления, в т.ч. в исполнении SI, адаптированном к требованиям "пассивного дома".
Новые системные компоненты обеспечивают рационализацию процессов переработки на объекте: например, инновационная система примыканий к строительной конструкции, которая гарантирует надежную переработку за счет минимального числа стыков.
Новый ассортимент опор стекла упрощает переработку очень тяжелых стекол и обеспечивает перенос высоких нагрузок.
Инновационная система кабельной проводки позволяет переработчикам металлоконструкций более надежно встраивать электрические компоненты в стоечно-ригельные фасады.
Преимущества
- Система SI с новой технологией изоляторов, с сертификатом "пассивного дома", значения Uf до 0,70 Вт/(м²K)
- Новый изолятор HI на уровне стандарта "пассивного дома": значения Uf до 0,9 Вт/(м²K)
- Готовые решения для интеграции встраиваемых в здание фотогальванических модулей Schüco
- Новая система кабельной проводки для простого и надежного монтажа и ввода в эксплуатацию мехатронных компонентов с переменным напряжением до 230 В:
- Кабельный канал с обратной стороны стойки позволяет удобно прокладывать кабели во время монтажа или позднее
- Дополнительные компоненты для надежного прохождения через участки примыкания и панели
- Встраивание автоматизированных верхнеподвесных или параллельно-отставных окон Schüco AWS 114: создание крупноформатных оконных конструкций для решения стандартных задач или дымо- и теплоотвода, с подключением к системе управления зданием
- Зажимные профили рам для установки окон Schüco AWS с фурнитурой Schüco TipTronic
- Испытано на класс взломоустойчивости до RC 3
- Новый ассортимент опор стекла: максимальный вес стекла и простая переработка
| Взрывоустойчивость | Нет |
| Водоотвод | Да |
| Воздухопроницаемость | AE |
| Возможность переработки | Да |
| Встроенная солнцезащита | Да |
| Гидроизоляция | RE 1200 |
| Допуск инспекции строительного надзора | Да |
| Европейская техническая оценка | Да |
| Защита от взлома | до RC 3 |
| Защита от выпадения | Да |
| Звукоизоляция, макс. значение RwP | 48 dB(A) |
| Значение Uf, рама ≥ | 1,5 W/(m²·K) |
| Класс пассивного дома | phA |
| Макс. толщина стекла/панели | 62 mm |
| Маркировка СЕ | Да |
| Мин. монтажная глубина стойки | 50 mm |
| Мин. ширина видимой части | 50 mm |
| Мин.-макс. ширина видимой части | 50 mm |
| Нормы | EN ISO 10077; DIN EN 13830; Общий допуск к эксплуатации (AbZ); DIN EN 1627 |
| Огнестойкость | EI30 |
| ОФОРМЛЕНИЕ/ДИЗАЙН | Имитация декоративных накладок; Полуструктурное остекление; Стандартный |
| Парапетные ограждения | накладной; навесной |
| Поверхности | Порошковое покрытие; Анодирование; Лаковое покрытие |
| Пригодно для пассивного дома | Да |
| Примыкание системы солнцезащиты | Да |
| Пуленепробиваемость | до FB4 |
| Светопрозрачная крышная конструкция | Да |
| Светопрозрачная крышная конструкция, мин. верт. наклон | 2° |
| Сертифицировано AAMA | Да |
| Сертифицировано CWCT | Да |
| СИСТЕМА/МАТЕРИАЛ | Алюминий |
| ТИП ФАСАДА | Mullion-Transom-Façade |
| Ударная прочность | I5/E5 |
| Уровни водоотвода | 3 |
| Устойчивость к ветровым нагрузкам | 2,0/3,0 [кН/м²] |
| Ширина видимой части внутри | 50 mm |
| Ширина видимой части прижимного профиля/декоративной накладки | 50 mm |
| Ширина видимой части рамы | 50 mm |
| Ширина видимой части ригеля | 50 mm |
| Ширина видимой части снаружи | 50 mm |
| Ширина видимой части стойки | 50 mm |
| ЭНЕРГИЯ | Стандартная теплоизоляция |
